tdk電容怎么看耐壓？最近很多網友不知道采購回來的TDK電容不知道怎么看耐壓，今天超翔小編來講解下，希望對您有幫助！
TDK貼片電容、耐壓一般標注在料盤型號上，沒有直接表示出來，很難看出它的一個耐壓，我們就要了解TDK的命名規則，當然也有測試儀測出耐壓值。

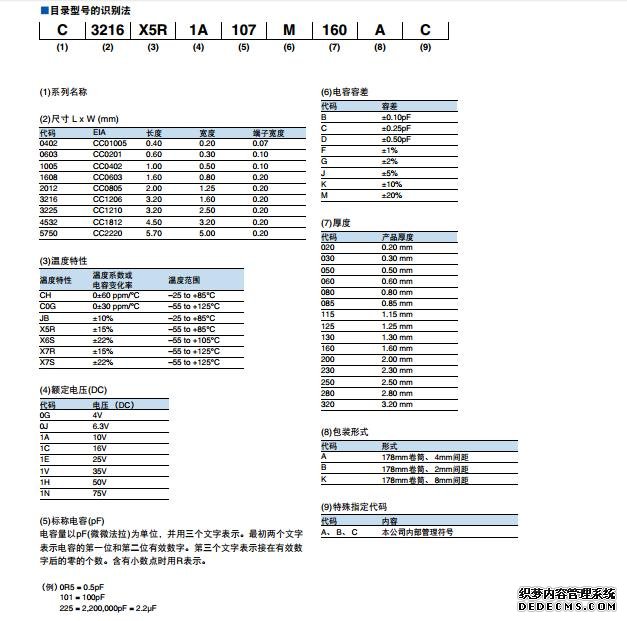

TDK貼片電容型號命名規則：
例如 : C 3216 X5R 1A 107 M 160 A C
系列名稱: 體積 材料 電壓 容量 誤差 包裝
貼片電容一般額度耐壓值有：4v、6.3V、10V、16V、25V、35V、50V、100V、250V、500V、630V、1kV、2kV、3kV、5kV等...
如型號C 3216 X5R 1A 107 M 160 A C
TDK貼片電容、耐壓一般標注在料盤型號上，沒有直接表示出來，很難看出它的一個耐壓，我們就要了解TDK的命名規則，當然也有測試儀測出耐壓值。
TDK貼片電容型號命名規則：
例如 : C 3216 X5R 1A 107 M 160 A C
系列名稱: 體積 材料 電壓 容量 誤差 包裝
貼片電容一般額度耐壓值有：4v、6.3V、10V、16V、25V、35V、50V、100V、250V、500V、630V、1kV、2kV、3kV、5kV等...
額定電壓Eds：
OG 4V
OJ 6.3V
1A 10V
1C 16V
1E 25V
如型號C 3216 X5R 1A 107 M 160 A C
1A=電壓=10v 那么它的耐壓就是10v的耐壓值，如果是鉭電容的話進口的鉭電容一般是1/3 也就是說，你實際電路電壓是6.3V的話 你可以用10V可以沒有問題，不過一般工程都會留有余地不會選擇10V，都會選擇16V，國產的話就不行，6.3V實際電壓，必須選擇16V才行.
