風華貼片電容怎樣看規格?
瀏覽次數：1635
|
發布日期：2020-11-25
風華貼片電容怎樣看規格：最近有些采購想采購點國產的貼片電容，風華就是不錯的選擇！風華是國內外比較有名的電子元件生產商，然而不知道風華貼片電容的命名規則。
風華電容規格是怎么看的！今天超翔小編就來講解下，希望對您又幫助！
風華電容規格是怎么看的！今天超翔小編就來講解下，希望對您又幫助！

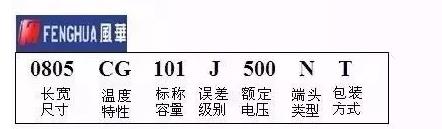

如圖所示：風華貼片電容型號0805 CG 101 J 500 N T
【0805】1、封裝尺寸：通用型貼片電容包括四個常用的封裝：0402、0603、0805、1206;
【CG】 2、介質種類：介質種類。由貼片電容介質及特性介紹我們貼片電容的所謂介質實際上是該電容的代表著工作溫度。介質不同工作溫度不同。風華通用型貼片電容介質有5種，分別用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。
【101】3、標稱容量代號(單位：PF)： 101：標稱阻值為100pf，標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法，前兩位是有效數字(E-96四位數表示法中，前三位是有效數字)，最后一位是有效數字后零的個數。
【J】4、電容值誤差精度代號： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf)
【500】5、額定工作電壓：三位數表示法，500表示50V;501表示500V，6R3表示6.3V。
【N】6、端頭電極種類：通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭)，另外兩種團頭類型有 S(純銀端頭)、C(純銅端頭)。
[T] 7、包裝
[T] 7、包裝
希望對您有幫助，更多知識請關注超翔電子，如有需要采購風華電容，請聯系我們，我們已最優惠的價格，跟您報價！
